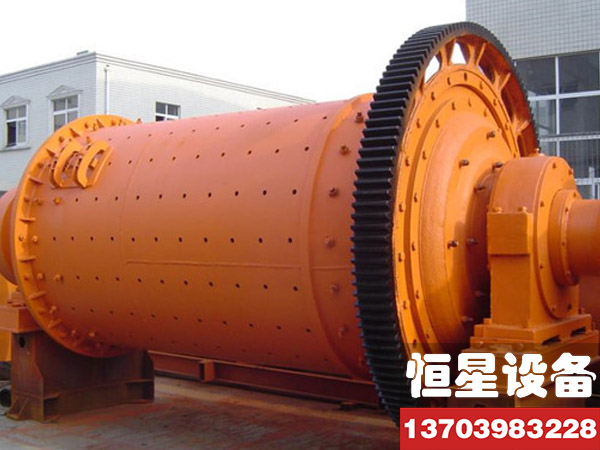

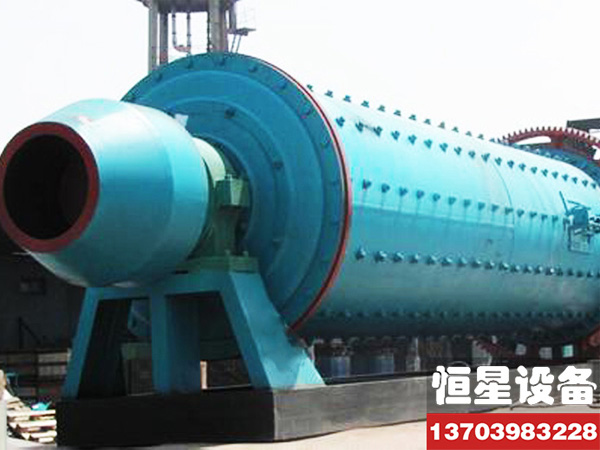

溢流式球磨机与格子型球磨机的结构相同，只是在筒体内排料无排料格子型，再者，在中空轴颈衬套的内外表装有反螺旋叶片，可将矿浆中溢流型出的小球和粗矿块回来磨机内。格子型球磨机的磨碎产品是由排矿格子板排出，具有逼迫排矿效果，排矿速度快，排矿端得矿浆面水平低于排矿的较低母线水平故变成低水平排矿。磨机内从给料端到排料端矿浆面有高差，矿浆经过磨机的速度加速，使已磨细的矿粒能及时排出。因而，密度较大的矿藏不致于在球磨机内会集，“过破坏“比溢流型球磨机轻，磨矿速度加速。今天恒星设备的小编就教大家格子型球磨机和溢流型球磨机的区别。
与溢流式球磨机比较，格子型球磨机的长处是：排料口矿浆面低，矿浆能敏捷经过，可削减矿石过磨；装球多，大球、小球均可装入，且小球不会被排出，还能构成杰出的作业条件；在相同条件下，生产能力较高，且电耗较低，其缺陷是构造略为杂乱。但溢流式球磨机结构简单，管理和维修都比较便利，故作业率也比较高。一般，磨矿细度较细时宜用溢流型，较粗时宜用格子型（可防止过磨对选别发生晦气影响）。
由于衬板和介质是球磨机的主要组成部分或作业时所不行短少的，并且易磨损，耗量大，各方面都很重视，因而，这儿独自介绍一下衬板：
衬板磨机筒体内壁装置衬板，意图是维护内壁不受磨损并控制钢球在筒体内的运动，为此，衬板有必要耐磨，外表几许形状适宜，并尽可能便于制作、装拆和维护。
衬板资料可选用硬质钢、钢、铬钢、合金铸铁和橡胶等。钢具有满足的抗冲击韧性，并且在遭到一定的冲击时外表能够冷便化，变得坚固耐磨，因而广泛用于钢制作衬板。可是钢加工技能条件要求高，报价也较贵，关于以研磨效果为主的细磨矿，对衬板的抗冲击性要求不高，可选用耐磨而廉价些的其它合金铸铁。而近几年才开始使用的加铬钢衬板和铬锰硅钢衬板则比钢衬板非常好。金属衬板的缺陷是不便于加工成型，质量大，不便于装拆。
